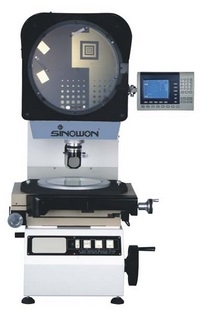

?300mm立式投影儀VP300-2515系列
?300mm立式投影儀VP300-2515系列特點：
? 超亮高解析度直徑300mm投影屏；
? 座標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；
? 工件影像可以是全正像也可為倒像；
? 工作行程為250x150mm或300x200mm；
? 可調輪廓光和表面光源；
? 多功能數據處理器DP300；
? 配有微型打印機；
? 可選配10X,20X,50X,100X物鏡，旋轉工作臺，腳踏開關，尋邊器等。
應用范圍：
廣泛應用于五金、沖壓、精密塑膠、端子、模具、螺絲等，可率檢測各形狀復雜工件的輪廊尺寸及表面尺寸。
技術參數：
反向型
VP300-2515 (#511@301)
VP300-3020 (#511@302)
正像型
VP300-2515Z(#511@311)
VP300-3020Z(#511@312)
金屬臺面尺寸
450 x 280mm
510 x 290mm
玻璃臺面尺寸
306 x 196mm
360 x 260mm
X ,Y軸坐標行程
250 x 150mm
300 x 200mm
Z軸坐標行程
100mm (調焦)
100mm (調焦)
測量精度
≤3+L/200(um)
X、Y軸坐標數顯解析度
0.0005 mm
投影屏
投影屏尺寸 :?312mm, 使用范圍 ≥ ?300(刻有 "* " 線)
旋轉范圍: 0~ 360°;旋轉角度數顯解析度: 1’ or 0.01°
數據處理器
DP300 (561-301) 多功能數據處理系統
光源
透射與反射照明光源:24V/150W 鹵素?zé)簦◣д彰鞴饩€）
冷卻方式
強制風冷(3軸流風扇)
電源
AC110V/60Hz; 220V/50Hz, 650W
儀器尺寸(LxWxH)
760 x 530 x 1100mm
760 x 530 x 1100mm
包裝尺寸
1540 x 790 x 1500mm
1540 x 790 x 1500mm
毛重/凈重
260/220Kg
290/250Kg
